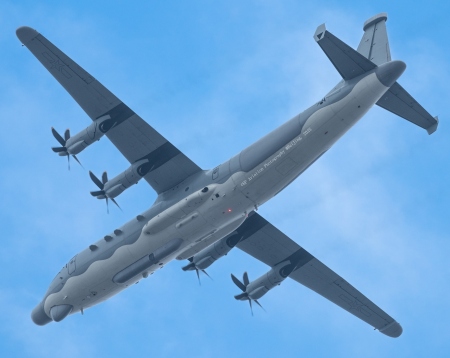

Shaanxi Y-9DZ (GaoXin 12)

Typ:  speciální modifikace středně těžkého taktického transportního letounu typu Y-9 (Claw)

Určení:  ? provádění radiotechnického průzkumu (ELINT) a radiolokačního průzkumu (SAR), rušení komunikačních systémů a vedení psychologické války (PSYOP)

Odlišnosti od letounu Y-9 (Claw):

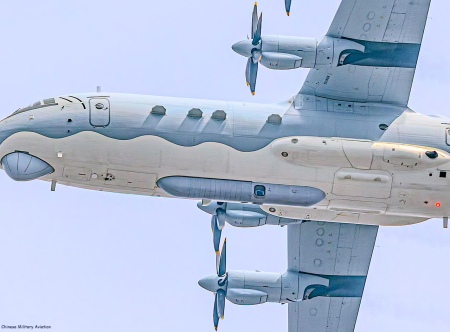

- instalace rozměrného náprstkovitého krytu na místo zaobleného příďového krytu antény povětrnostního radiolokátoru alá Y-9JB

- instalace nevelkého polokapkovitého dielektrického krytu na břichu přední části trupu, přímo za příďovým náprstkovitým krytem, na místo kulovitého krytu elektro-optického pozorovacího systému alá Y-9JB

- instalace čtyř tandemově uspořádaných párů drobných horizontálních obdélníkových antén na bocích přední části trupu, v oblasti mezi pilotní kabinou a křídlem

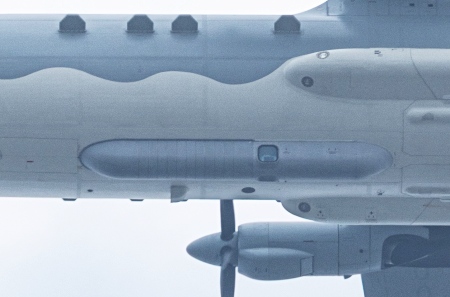

- instalace podlouhlého člunovitého dielektrického krytu v ose břicha přední části trupu, přímo mezi příďovým a hlavním podvozkem

- instalace několika břitových antén na horní ploše křídla

- instalace polokapkovitého dielektrického krytu antény SATCOM na hřbetu zadní části trupu, přímo za křídlem

- instalace dvou tandemově uspořádaných párů břitových antén na okraji břicha zadní části trupu, přímo za podvozkovými gondolami

- instalace jednoho páru rozměrných dielektrických panelů s tvarem kosodélníku na bocích zadní části trupu, na úrovni kořene „předkýlu“ SOP

- instalace nevelkého diskovitého kontejneru na vrcholu SOP

- absence záďových nákladových vrat. Břicho zadní části trupu tohoto modelu má navíc zaoblený a nikoliv plochý profil.

- odlišný tvar a menší rozměry dielektrického krytu tvořícího zakončení trupu. Záďový dielektrický kryt tohoto modelu má oválný a nikoliv kruhový průřez a menší délku.

Historie:  Středně těžký čtyřmotorový turbovrtulový taktický transportní letoun typu Y-9 (Claw) se stal základem několika vojenských speciálů. Jeden z nich nese označení Y-9DZ a podle všeho slouží k radiotechnickému průzkumu (ELINT), radiolokačnímu průzkumu (SAR), rušení komunikačních systémů a vedení psychologické války (PSYOP). Prototyp speciálu typu Y-9DZ (745) byl poprvé vyfotografován, satelitem, v listopadu roku 2017 na letišti zkušebnímu institutu CFTE (China Flight Test Estabilishment) z Yanliangu. Na konci roku 2019 byl na letišti výrobního závodu společnosti SAC identifikován další exemplář tohoto speciálu.

Verze:  -

Vyrobeno:  nejméně dva exempláře

Uživatelé:  žádní







Posádka:    ?

Pohon:       čtyři turbovrtulové motory typu Zhuzhou WJ-6C (vývojová modifikace sovětského typu Al-20K) s max. výkonem po 5 100 hp

Radar:        ?







TTD:
Rozpětí křídla: cca 40 m
Délka:   cca 36 m
Výška: ?
Prázdná hmotnost: ?
Max. vzletová hmotnost: ?
Max. rychlost: ?
Praktický dostup:   ?
Max. dolet:    ?





Poslední úpravy provedeny dne: 6.7.2020
