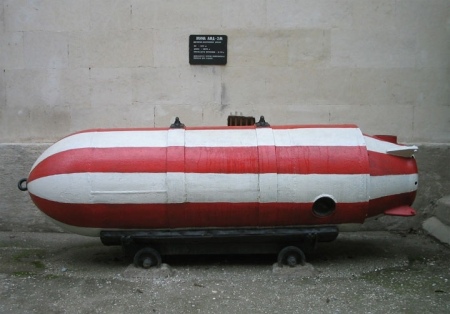

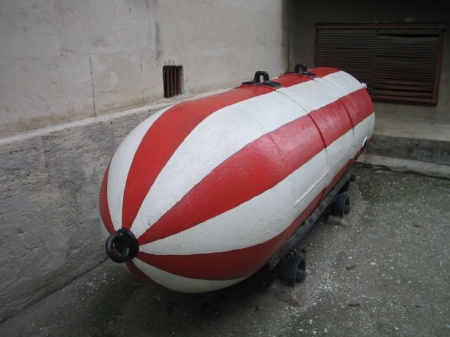

AMD-2M

Typ:  letecká dnová bezkontaktní mina

Určení:  pasivní ničení hladinových plavidel, ochrana přístavů a přístupových tras, blokáda přístavů a přístupových tras, vytváření bezpečných zón a vytváření minových přehrad

Vyvinul:  OKB závodu G.I. Petrovského

Letecká námořní mina typu AMD-2M (AMD = aviacionnaja mina donnaja = letecká mina dnová) byla vyvinuta v konstrukční kanceláři (OKB) závodu G.I. Petrovského z Gorkého pod vedením N.A. Žavoronkova. Zmíněná zbraň vycházela z miny typu AMD-2-1000, která byla ekvivalentem 1 000 kg trhavé letecké pumy typu FAB-1000. Mina typu AMD-2M byla však námořním protějškem ještě těžší 1 500 kg trhavé letecké pumy typu FAB-1500. Z tohoto důvodu měla v porovnání s minou typu AMD-2-1000 větší rozměry. Zatímco průměr válcovitého těla miny typu AMD-2-1000 činil 533 mm, mina typu AMD-2M měla válcovité tělo (se zaoblenou špicí) s průměrem 630 mm. Bojová hlavice této zbraně byla naplněna 620 kg směsí TGAG-5 (60% tritolu + 24 % hexogenu + 16 % hliníkového prášku) a stejně jako bojová hlavice miny typu AMD-2-1000 byla opatřena dvoukanálovým akustickým-indukčním zapalovačem s dosahem 50 m. Ten přitom reagoval jak na hluk, tak i na změny v magnetickém poli vyvozené kýlem lodi. U miny typu AMD-2M bylo přitom možné nastavit detonaci až po 20-ti reakcích zapalovače na vnější podměty. To zvyšovalo její odolnost vůči tralování. Zmíněnou minu bylo možné shazovat při letu rychlostí do 750 km/h ve výškách 500 až 5 000 m. Padákový systém této zbraně se sestával z osmi padáků, jednoho stabilizačního s plochou 2 m², jednoho brzdícího s plochou 4 m² a šesti hlavních padáků s plochou 4 m². Na vodní hladinu mina typu AMD-2M dopadala rychlostí 30 až 35 m/s. Po dopadu na vodní hladinu se nejprve oddělil padákový systém. K tomu docházelo po 30-ti až 120-ti min, kdy roztála pojistka z cukru. Poté zmíněná zbraň klesla na mořské dno. Jednotlivé miny tohoto typu bylo možné pokládat ve vzdálenosti nejméně 150 m od sebe. Při nedodržení této vzdálenosti hrozilo, že výbuch jedné miny vyřadí z činnosti sousední miny. Hloubka moře v místě shozu mohla činit 8 až 50 m. Mina typu AMD-2M byla přijata do výzbroje v roce 1954. Zmíněná zbraň byla vyráběna Strojírenským závodem č.239 V.V. Kujbyševa ve dvou verzích, a to letecké a lodní. Ta druhá přitom postrádala padákový systém.

Verze:  -

Nosič:  Be-10 (Mallow) – 3 ks, Il-28T (Beagle), Tu-14T (Bosun) – 1 ks a Tu-16T (Badger A) – 6 až 8 ks

Uživatelé:  SSSR

Bojová hlavice:  trhavá o hmotnosti 620 kg s dvoukanálovým akustickým-indukčním zapalovačem s dosahem 50 m
