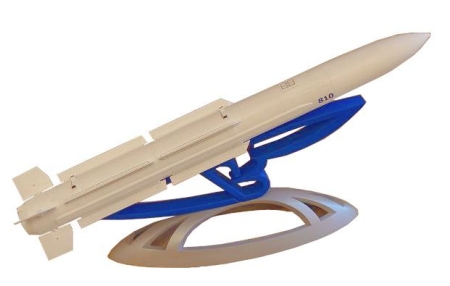

R-97 (RS-AA-X-14 Arson) / iz.810 Grafoman / K-BD

Typ:  letecká protiletadlová řízená střela velmi velkého dosahu

Určení:  ničení vzdušných cílů (bombardovací letouny, stíhací letouny, letouny AWACS, letouny REB, průzkumné letouny, transportní letouny, vrtulníky, křižující střely …) nacházejících se ve velkých i v malých výškách útokem ze zadní i z přední polosféry za všech meteorologických podmínek ve dne i v noci

Vyvinul:  Vympel

Verze:  -

Historie:  Na podzim roku 2009 byl vypsán, v rámci programu, který vešel ve známost jako K-BD (Bolšoj Dalnosti = velký dosah) či Grafoman, konkurz na protiletadlovou řízenou střelu velmi velkého dosahu pro víceúčelový bojový letoun 5. generace typu Su-57 (Felon), který je zase produktem programu PAK-FA. Na zmíněné zadání zareagovaly hned dvě konstrukční kanceláře, a to NPO Vympel s projektem střely typu iz.810 (RS-AA-X-14 Arson) a NPO Novator s projektem střely typu K-100 (iz.172S). Za vítěze zmíněného výběrového řízení byl vyhlášen projekt prvně uvedené střely, která v sériové verzi ponese označení R-97. Střela typu R-97 (RS-AA-X-14 Arson) vychází ze střely typu R-37M (RS-AA-13A Axehead). Její rozměry a tvar jsou ale přizpůsobeny tomu, aby ji bylo možné přepravovat ve vnitřních zbraňových šachtách letounu typu Su-57 (Felon). Podobně jako střela typu R-37M (RS-AA-13A Axehead) má tato zbraň robustní válcovité tělo s ogivální špicí. Na zádi těla střely typu R-97 (RS-AA-X-14 Arson) se nacházejí, stejně jako u střely typu R-37M (RS-AA-13A Axehead), sklápěcí ovládací plochy mající uspořádání do tvaru písmene „X“. Sklápěcí ovládací plochy této zbraně mají ale odlišný tvar a menší rozpětí. Zatímco u střely typu R-37M (RS-AA-13A Axehead) je před ovládacími plochami umístěna instalace jen jednoho křídla, které se sestává ze čtyř ploch s uspořádáním do tvaru písmene „X“, střela typu R-97 (RS-AA-X-14 Arson) je opatřena dvojicí tandemově uspořádaných křídel, která mají výrazně menší rozpětí. Kromě zlepšené aerodynamiky má toto zbraň též dvojpulzní raketový motor na TPL (s nastavitelnou prodlevou mezi oběma pulzy). Díky tomu střela typu R-97 (RS-AA-X-14 Arson) údajně disponuje 1,6 x až 9 x větším dosahem (dle podmínek) v porovnání se střelou typu R-37M (RS-AA-13A Axehead). Zmíněnou zbraň ale překonává též výškovým dosahem (40 km vs 25 km). Úplnou novinkou se stala radiolokační samonaváděcí hlavice s aktivním a pasivním naváděcím módem. Pasivní mód není pro naváděcí soustavy zbraní této kategorie běžný a střelu typu R-97 (RS-AA-X-14 Arson) umožňuje navést na zdroj elektromagnetického záření cíle v podobě palubního radiolokátoru. Vzhledem k velmi velkému dosahu se součástí inerciálního systému střely typu R-97 (RS-AA-X-14 Arson), který tuto zbraň řídí v průběhu počáteční a střední fázi letu, stal nejen datalink, ale též satelitní přijímač spolupracující s ruským systémem GLONASS i americkým systémem GPS. V současnosti se celý program R-97 (RS-AA-X-14 Arson) údajně nachází ve fázi střeleckých zkoušek. Letoun typu Su-57 (Felon) bude přitom moci přepravovat až deset těchto střel, z toho čtyři uvnitř trupových zbraňových šachet, dvě pod motorovými gondolami a čtyři pod křídlem.

Uživatelé:  žádní

Nosič:  Su-57 (Felon) - 10 ks

Naváděcí systém:  inerciální systém s povelovou a satelitní korekcí (navádění v počáteční a střední fázi letu) + pasivní/aktivní radiolokační samonaváděcí hlavice (navádění na zdroj elektromagnetického záření cíle v podobě palubního radiolokátoru nebo na odraz elektromagnetického záření naváděcí hlavice od cíle) typu MFBU-810 (navádění v koncové fázi letu)

Pohon:  jeden dvojpulzní raketový motor na TPL

Bojová hlavice:  adaptivní fragmentovaná-trhavá (se třemi režimy rozptylu střepin)
