UMPB-5

Typ:  taktická naváděná klouzavá puma s pomocnou reaktivní pohonnou jednotkou

Určení:  ničení stacionárních pozemních cílů s předem známou polohou

Vyvinul:  ?

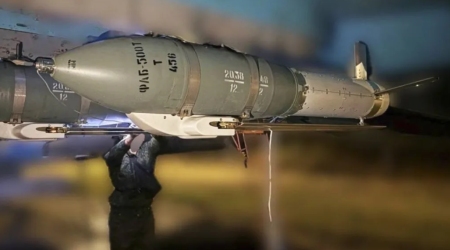

Historie:  Klouzavá naváděná puma typu UMPB-5 vznikla jako levná spotřební zbraň pro „speciální vojenskou operaci“, jak ve v Rusku oficiálně nazývaná invaze na Ukrajinu, která započala dne 24. února 2022. Zmíněná zbraň se sestává z těla 500 kg trhavé pumy typu FAB-500T a konverzního setu. Zmíněný konverzní set vznikl další evolucí konverzního setu typu UMPK (Unificirovannyj Modul Planitovanija i Korrekcii), za jehož pomoci lze běžné neřízené pumy (ráže 250 kg, 500 kg, 1 500 kg a 3 000 kg) snadno v polních podmínkách konvertovat na klouzavé pumy se satelitním navedením. Konverzní sada typu UMPK, kterou lze považovat za méně pokročilý ruský protějšek americké konverzní sady JDAM, spolupracuje s ruským systémem GLONASS i americkým systémem GPS a podle všeho byla vyvinuta ve značném spěchu, neboť vypadá jako nějaké narychlo zhotovené improvizované zařízení. Puma typu FAB-500T není ničím jiným, než modifikací pumy typu FAB-500M62 se zvýšenou odolností vůči aerodynamickému ohřevu. Díky tomu je tato zbraň schopna ustát tepelné namáhání, které vzniká při letu ve velkých výškách vysokou rychlostí (přes M=2). Puma typu FAB-500T byla totiž původně určena pro výškové průzkumné-bombardovací letouny řady MiG-25RB (Foxbat B/D) s max. rychlostí 3 000 km/h. Právě vyšší tepelná odolnost byla jedním z důvodů toho, proč byla puma typu FAB-500T zvolena jak základ této zbraně. Konverzní set typu UMPB-5 se sestává z plochého oblého kontejneru s dvojicí štíhlých rozevíratelných křídel, který se připevňuje k břichu těla pumy typu FAB-500T za pomoci dvou kovových pásek, a protáhlého válcovitého kontejneru s trojicí obdélníkových ovládacích ploch se vzájemným uspořádáním do tvaru písmene „T“. Ten se zase montuje k zádi střední části těla pumy FAB-500T, tedy po předchozí demontáži kónické zadní části těla této zbraně se stabilizačními plochami. Zadní část těla pumy typu FAB-500T je totiž řešena jako snímatelná, zatímco u pumy typu FAB-500M62 nikoliv. To byl další důvod volby právě této pumy jako základu zbraně UMPB-5. Rozevírání křídel po odpoutání od nosiče u této pumy údajně zajišťuje kombinace pružinového mechanismu a pyrotechniky. Naproti tomu u „starých“ konverzních setů typu UMPK rozevírání obou polovin křídla obstarává pouze pružinový mechanismus, který je ale velmi nespolehlivý. U pum opatřených konverzním setem typu UMPK se proto křídla po odpoutání od nosiče často nerozevřou do letové polohy. Díky více vytříbené aerodynamice má konverzní set typu UMPB-5 daleko menší čelní odpor v porovnání s konverzním setem typu UMPK. Křídlo, které je součástí zmíněného konverzního setu navíc vyvozuje, díky větší ploše, vyšší vztlak. Součástí konverzního setu typu UMPK-5 může a nemusí být též přídavná pohonná jednotka. Jedná se o malý proudový motorek typu SW800Pro-Y s tahem řádu 80 kp čínské značky Swiwin, což je motor pro letecké modeláře, který lze zakoupit na AliExpressu za několik tisíc až několik desítek tisíc USD (a který našel též uplatnění u ruské letecké střely s plochou dráhou letu typu Banderol). Instalace zmíněného motoru se podle všeho nachází uvnitř koncového válcovitého kontejneru s ocasními plochami. Pokud je puma typu UMPB-5 opatřena pomocnou pohonnou jednotkou, současně je též údajně osazena křídly s menší plochou a větší šípovitostí. V konfiguraci bez pomocné pohonné jednotky má puma typu UMPB-5 při shozu z výšky 12 000 m při rychlosti 1000 km/h údajně dolet 100 km. S instalací pomocné pohonné jednotky je však tato zbraň údajně schopna urazit vzdálenost až 200 km. Naproti tomu pumy ráže 250 kg, 500 kg a 1 500 kg se „starým“ konverzním setem typu UMPK mají údajně dolet cca 40 až 70 km, přičemž pumě ráže 3 000 kg zmíněný konverzní set dokáže zajistit dolet jen cca 50 až 59 km. Doletem tedy puma typu UMPB-5 překonává dosah nejvýkonnějších raketových systémů ukrajinské PVO v podobě italsko-francouzského raketového systému typu SAMP-T (120 km) a amerického systému typu Patriot (160+ km). V konfiguraci s pohonnou jednotkou navíc puma typu UMPB-5 svým doletem dosah ukrajinských raketových systémů PVO překonává, na rozdíl od pum řady UMPK, i při shozu z malých výšek, což snižuje riziko sestřelení jejího nosiče. Součástí konverzního setu typu UMPB-5 je ale též nová řídící jednotka, modifikovaný naváděcí systém, jehož součástí je kromě inerciálního systému též nová verze satelitního přijímače typu Kometa-M, a nový zdroj elektrické energie. Protože satelitní přijímač zmíněného setu obsahuje vyšší počet přijímacích CRPA antén (16 vs 12), je více resistentní vůči elektronickému rušení. Ve vracích některých pum typu UMPB-5 se všech 16 CRPA antén nacházelo na jedné horizontální desce. U jich exemplářů této zbraně horizontální deska obsahovala jen 12 CRPA antén. Zbylé čtyři CRPA antény byly umístěny po dvou na dvou postranních vertikálních deskách. Toto netradiční řešení má přitom zajišťovat vyšší resistenci vůči rušení. Jiné vraky těchto zbraní navíc obsahovaly jednoduchý dopplerovský rádiovýškoměr, který plní funkci bezkontaktního zapalovače bojové hlavice. Zmíněné zařízení přitom umožňuje odpalovat bojovou hlavici pumy typu UMPB-5 ve stanovené výšce nad zemí. Toho je využíváno při útocích na plošné cíle. Nosičem této zbraně se stal nadzvukový stíhací-bombardovací letoun Su-34 (Fullback). Pod křídlo tohoto stroje lze přitom zavěsit čtyři pumy typu UMPB-5. K závěsníku svého nosiče je tato zbraň uchycena křídlem směrem dolů. Po odhození ze závěsníku dochází k rozevření křídel a otočení pumy typu UMPB-5 „na záda“. Při klouzavém letu se tedy křídla této zbraně nacházejí nahoře. Puma typu UMPB-5 podle všeho představuje přímou reakci na nedostatek přesně naváděné munice s delším dosahem, včetně střel s plochou dráhou letu. Pumu typu UMPB-5 lze považovat za méně pokročilý protějšek americké klouzavé pumy typu JDAM-ER. Dle vyjádření zástupce náčelníka ukrajinské vojenské rozvědky GUR byla puma typu UMPB-5 mezi zářím a říjnem roku 2025 otestována v bojových podmínkách, načež se rozeběhla její sériová výroba. Pravděpodobně poprvé byly klouzavé pumy typu UMPB-5 použity proti cílům v Charkovské oblasti, zejména pak v okolí obce Lozovaja, a v Sumské oblasti, zejména pak v okolí obce Choten.

Verze:

UMPB-5 – modifikace pumy typu UMPB-5 bez pomocné pohonné jednotky

UMPB-5R – modifikace pumy typu UMPB-5 s pomocnou pohonnou jednotkou v podobě proudového motoru typu Swiwin SW800Pro-Y

Nosič:  Su-34 (Fullback) – 4 ks

Uživatelé:  Rusko

Způsob navedení:  inerciální (autopilot) + satelitní

Pohon:  jeden proudový motor typu Swiwin SW800Pro-Y s tahem řádu 80 kp

Bojová hlavice:  trhavá s kontaktním zapalovačem

* cca 100 km v konfiguraci bez přídavné pohonné jednotky

poslední úpravy provedeny dne: 9.7.2026
