Type 90

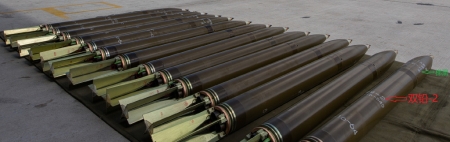

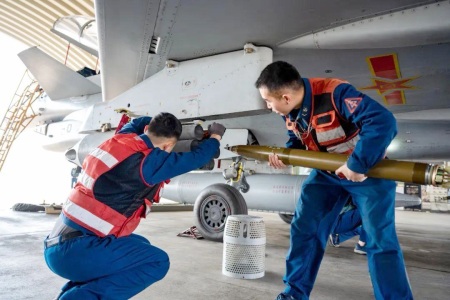

Raketa typu „Type 90“ se stala nejvíce rozšířenou leteckou neřízenou raketou čínské výroby. Zmíněná zbraň má válcovité tělo ráže 90 mm se čtveřicí sklápěcích stabilizátorů na zádi. Pohonná jednotka rakety typu „Type 90“ v podobě raketového motoru na tuhé pohonné látky (TPL) využívá čtveřici malých trysek. Použití většího počtu malých trysek na místo jedné velké, jak tomu je u rakety typu „Type 57“, má přitom pozitivní vliv na rozptyl, neboť eliminuje negativní vliv případných nepřesností ve výrobě na vektor tahu. Sebemenší výrobní nepřesnost totiž dokáže vychýlit tah raketového motoru od podélné osy rakety, což má negativní vliv na rozptyl. Raketa typu „Type 90“ byla vyvinuta nejméně ve třech verzích, které nesou označení „Type 90-1“, „Type 90-2“ a „Type 90-3“. Modifikace této zbraně s označením „Type 90-3“ má trhavou bojovou hlavici a slouží k ničení široké škály pozemních cílů, včetně lehce obrněných a neobrněných vozidel, skladů paliv a maziv, letištních staveb a mostů. Bojová hlavice této zbraně je opatřena zapalovačem typu Jian-Yin-4 a má hmotnost 7,88 kg. Na výbušnou náplň z toho přitom připadá 1,28 kg. Model „Type-90-1“ je zase opatřen kumulativní bojovou hlavicí a je určen k ničení obrněné techniky. Bojová hlavice této zbraně má zapalovač typu Jian-Yin-8. Hmotnost bojové hlavice rakety typu „Type 90-1“ činí 5,58 kg. Na výbušnou náplň z toho přitom z toho připadá 0,86 kg. Při dopadu pod úhlem 65° je bojová hlavice rakety typu „Type 90-1“ schopna probít 120 mm pancíře. K odpalování raket typu „Type 90-1“ původně sloužily sedmihlavňové raketové bloky řady HF-7 s šesti radiálně uspořádanými hlavněmi okolo jedné centrální. Zmíněné zařízení se dočkalo výroby hned v několika verzích. Modely HF-7A a HF-7B jsou přitom určeny pro nadzvukové bojové letouny. Zmíněné bloky mají válcovité tělo, kónický příďový aerodynamický kryt a krátký záďový kónický aerodynamický kryt s rozměrným kruhovým vývodem „raketových“ spalin. Naproti tomu model HF-7D je určen pro vrtulníky. Toto zařízení má zase krátký a „tupý“ zaoblený čelní aerodynamický kryt alá HF-1A. Jednotlivé hlavně pak vystupují z jeho obrysu. Protože raketové bloky řady HF-7 pojmou jen sedm raket, později byl do výzbroje PLAAF zařazen 16-ti násobný raketový blok typu HF-20. Zmíněný blok má válcovité tělo s kónickým příďovým aerodynamickým krytem a krátkým záďovým kónickým aerodynamickým krytem s rozměrným kruhovým vývodem „raketových“ spalin. U raketového bloku typu HF-20 jsou jednotlivé hlavně symetricky uspořádány do dvou prstenců, vnitřního a vnějšího. Zatímco ve vnějším prstenci se nachází 11 hlavní, vnitřní prstenec obsahuje 5 hlavní. Raketový blok typu HF-20 byl původně vyvinut pro letoun typu J-11B (Flanker L variant 1). Zmíněný stroj přitom tyto bloky může přepravovat na zdvojených závěsnících. Díky nim jeden závěsný bod pod křídlem pojme dva bloky typu HF-20. Později byly zmíněné raketové bloky začleněny též do zbraňového systému letounů typu J-15 (Flanker K) a J-16 (Flanker N).
